Ci-dessous, quelques mises en plan relatives à ce vélo.

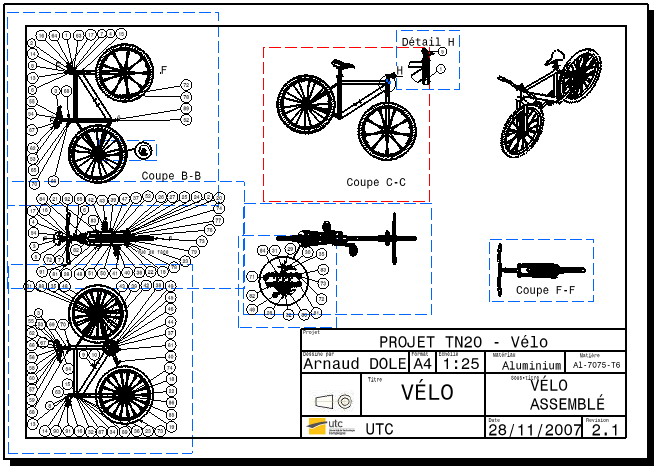

Il a été demandé de réaliser une mise en plan annotée du vélo avec sa nomenclature :

Au premier abord, ce dessin d'ensemble du vélo est relativement surchargé. Ceci est du au nombre important de pièces. De ce fait, il est judiciable d'adapter la taille de la page au moment de l'impression.

Ci-dessous, la mise en plan de la pédale de notre vélo cotée et tolérancée :

Toutefois, pour améliorer la compréhension et insister sur certains détails, j'ai ajouté les mises en plan ci-dessous. En ce qui concerne le roulement de la fourche, la représentation est la même pour tous les roulements, aux cotes près.
